Video MICRO-Zoom MBR-10A

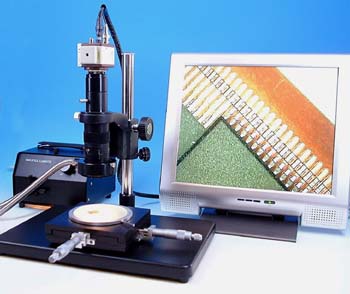

Bild: mit Glasfaser Kaltlichtquelle IL-FOI-150 und Ringlichtkopf
Video Micro-Zoom MBR-10A besticht durch die sehr hohen Vergrösserungen





Das MICRO-Zoom Inspektions-Set MBR-10A eignet sich für eine Vielzahl von Inspektions-Applikationen bei welchen unter anderem sehr hohe Vergrösserungen gefordert werden. Der Zoomfaktor beträgt 1:6,5. In der Basis Ausführung beträgt der Vergrösserungsbereich 21x bis 135x (dargestellt auf einem 14" Monitor).

- Auswechselbare Haupt-Linsen 0,3x,0,75x, 1,5x und 2,0x

- Auswechselbare Kamera Koppler 0,35x, 0,5x, 0,75x, 1,0x, 1,5 x und 2,0x

- Stabiles, schwenkbares Stativ mit eingebauter Z-Achse und grosser Arbeitsplatte

- Verschiedene, den Bedürfnissen angepasste Beleuchtungssysteme stehen zur Auswahl

Das Objektivsystem ist modular aufgebaut und sehr lichtstark. Durch Kombination der Hauptlinsen und Kamerakoppler kann jeder Vergrösserungsfaktor im Bereich von 4 bis 1080x erreicht werden. Anstelle der analogen PAL Videokamera mit der Auflösung von 795 H) x 596 (V) kann der Tubus alternativ mit einer digitalen USB Megapixel Kamera bestückt werden.


Kamerakoppler
  0,35x 0,5x 1,0x 1,5x 2,0x
Hauptlinse
0,3x 4x - 24x 6x - 40x 13x - 81x 20x - 120x 25x - 162x
0,5x 6x - 40x 11x - 68x 21x - 135x 32x - 202x 42x - 270x
1,0x 13x - 81x 21x - 135x 42x - 270x 63x - 405x 84x - 540x
2,0x 26x - 162x 42x - 270x 84x - 540x 126x - 810x 168x - 1080x


MBR10A Videozoom Mikroskop mit Fluoreszent-Beleuchtung Video MicroZoom Mikroskop MBR10A mit Kaltlicht-Beleuchtung
MBR-10A System mit Fluoreszenz Ringlicht IL-FR230 MBR-10A System mit Kaltlichtquelle IL-FOI-150 und Doppelschwanenhals



Komponenten

MBR-10A Grundsystem mit Zoom Tubus und Stativ mit Kamerakoppler 0,5x Grundsystem:

Zoom Tubus und Stativ mit Kamerakoppler 0,5x

Zoombereich:   1 : 6,5
Grundplatte:    380 mm x 260 mm
Säule:             Ø 24 mm, Höhe 340 mm
Tubus Triebkasten:  beliebig in der Säulenhöhe
                       verstellbar. Feinstellbereich 60 mm



MBR-10A-Basis

Kamerakoppler zu Micor-Zoom MBR-10A Videomikroskop Kamerakoppler:

Beim Austauschen der Kamerakoppler ändert sich der Arbeitsabstand nicht!


* im Grundsystem inklusive
MBR10A-KK03
MBR10A-KK05
MBR10A-KK07
MBR10A-KK10
MBR10A-KK15
MBR10A-KK20
0,3x
0,5x*
0,75x
1,0x
1,5x
2,0x

Hautlinsen zu Videomikroskop Micro-Zoom MBR-10A Hauptlinsen:

Beim Austauschen der Hauptlinsen ändert sich der Arbeitsabstand.
MBR10A-HL03
MBR10A-HL05
MBR10A-HL07
MBR10A-HL15
MBR10A-HL20
0,3x
0,5x
0,75x
1,5 x
2,0 x

Grosse Auswahl an Beleuchtungen Verschiedene Beleuchtungen finden Sie unter der Rubrik 'Beleuchtungen'
