Industrielles Mini Video Mikroskop IMVM-Serie


●  mit integrierter weisser LED-Beleuchtung
  mit extrem hoher Tiefenschärfe
  und grossem Arbeitsabstand




1. Vario-Zoom: IMVM-300 + IMVM-600
2. Fixer Zoombereich: IMVM
3. Zubehör
Industrielle Mini Video Mikroskope von MBR bestechen



PDF English - brochure
PDF English - order information
PDF Deutsch - Broschüre
PDF Deutsch Bestell Informationen
Swiss Product

Haupt-Merkmale Anwendungsbereiche
●  Hohe Tiefenschärfe
●  Hohe Arbeitsabstände
●  Stufenloser Zoom bis 300x / 600x
●  Integriertes LED Ringlicht
●  Leichtgewicht: 85g
●  Kompakte Grösse: 160 x 22 mm
●  Leicht in Maschinen, Roboter und Handler zu integrieren
In der Produktion, Forschungs- und Entwicklungs-Labors
●  Manuelle / automatische Inspektion von schwer zugänglichen
    Teilen bei engen Platzverhältnissen
●  Produktionsprozess-Überwachung
●  Produkte-Demonstration von kleinsten Teilen (z.B. in Museen)
●  Bequeme Arbeitsunterstützung bei manuellen Arbeiten im
    Mikrobereich, z.B. Mikroschweissen
●  Einbau in kleinen Prozesskammern (Remote-Überwachung)

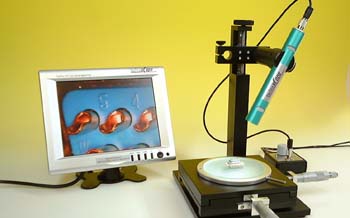

1. Vario-Zoom IMVM-300 und IMVM-600

Die 'Vario-Zoom' der IMVM-Serie IMVM-300 und IMVM-600 sind stark miniaturisierte Mikroskope mit einer Vielzahl von Einsatzmöglichkeiten. Durch die geringe Baugrösse (160 x 22 mm) und das leichte Gewicht sind sie auch dort einsetzbar wo herkömmliche Mikroskope schon wegen ihrer Grösse scheitern. Dank der standardmässig integrierten weissen LED Beleuchtung ist das IMVM autonom und sofort überall einsatzbereit. Es lässt sich leicht transportieren und durch seine kompakte Form kann es auch bei mittleren Vergrösserungen als Handmikroskop eingesetzt werden.


Die vario IMVM Mini Video Mikroskope von MBR verfügen über eine stufenlose Zoom-Funktion IMVM-300

Hat eine stufenlose Zoom-Funktion von 1 x bis ca. 300-fach* -  ohne Objektivwechsel. Es wird ein Blickfeld von 1000 µm auf dem Monitor dargestellt.

*bezogen auf die Darstellung auf einem 17" Bildschirm


IMVM-600

Hat eine stufenlose Zoom-Funktion von 10 x bis ca. 600-fach* -  ohne Objektivwechsel. Es wird ein Blickfeld von 500 µm auf dem Monitor dargestellt.
Top

IMVM by MBR ELECTRONICS GmbH Switzerland Das Mikroskop ist sehr leicht zu bedienen. Am oberen Ende der Mikroskop-Röhre wird mit der Rändelschraube die Vergrösserung eingestellt. Die Rändelschraube am unteren Ende ermöglicht das präzise Einstellen des Fokus bei unverändertem Arbeitsabstand. Das IMVM besitzt kein Okular sondern erzeugt über eine eingebaute Farb-CCD-Kamera ein Videobild. Dieses kann auf einem Monitor oder Fernseher dargestellt werden.







Fokuspunkt: F = Far / N = Near

Vergrösserung / Arbeitsabstand
IMVM-300

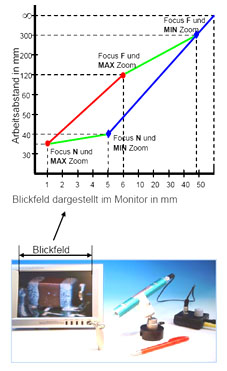

Die Relation von Arbeitsabstand zum dargestellten Blickfeld im Monitor (Vergrösserungsfaktor) veranschaulicht die nebenstehende Kurve, welche die 4 Eckpunkte von minimaler und maximaler Zoom-Einstellung bei den Fokuspunkten Near und Far darstellt. Da die Einstellungen des Zoom (Vergrösserung) sowie des Fokuspunktes stufenlos wählbar sind können unendlich viele Zwischenkombinationen eingestellt werden.
IMVM-300 Darstellng Vergrösserung / Arbeitsabstand
Top

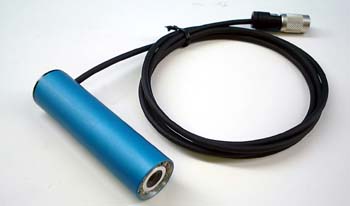

2. Maschinen Mikroskop IMVM mit fixem Zoom

Die robusten, stark miniaturisierten IMVM wurden primär für den Einsatz in Maschinen wie Roboter, Pick&Place, Handler, Werkzeugmaschinen usw. entwickelt. Dieses Modell stellen wir speziell aufgrund kundenspezifischer Anforderungen her.

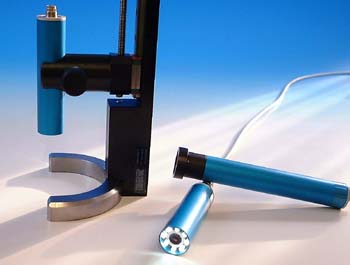

IMVM Mini Video Maschinen Mikroskop für den Einsatz in Maschinen und Roboter IMVM

Die in der Röhre integrierte Farbkamera benötigt eine Stromversorgung von 12V DC und liefert das Video-Signal in PAL-Standard mit einer Pixel-Auflösung von 542 (H) x 586 (V).

Sehr kompakte Baugrössen: ab 80mm x Ø 22 mm, mit oder ohne interne LED Beleuchtung. Die günstigen 'Fix-Zoom'-Systeme lassen sich in einem grossen Bereich in Bezug auf Vergrösserung und Arbeitsabstand konfigurieren.

  Einige Beispiele:
  Blickfeld Arbeitsabstand
IMVM Fix-Zoom mit kundenspezifischen Daten, u.a. Kabelausgang seitwärts 9 mm 40 mm
10 mm 40 mm
12,5 mm 25 mm
15 mm 60 mm
20 mm 75 mm / 105 mm
40 mm 190 mm
Top



3. Zubehör

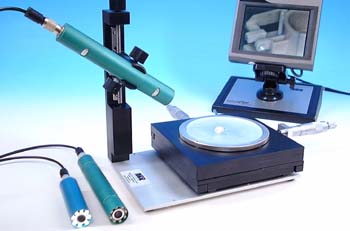

Elektronisches Miniatur Video Mikroskop mit Zoom und Fokus IMVM-300 Set
IMVM-600 Set


Set beinhaltet:

- Miniatur Video Mikroskop m. integrierter LED Beleuchtung
- Kontroll-Box mit LED Steuerung (analog mit PAL-Ausgang)
- 12V Netzgerät
- RCA Videokabel
- 7-Pol Steuerkabel
- LED Diffuser
20-30-00
20-60-00

Universal Stativ mit verstellbarer Z-Achse für IMVM Universal Stativ

mit verstellbarer Z-Achse komplett
mit POM-Halter (Ø 30 mm, Länge 92 mm) und
Arbeitsplatte (175 x 210 x 10 mm)

Z-Verfahrensweg: 45 mm

jedoch ohne Kreuztisch
20-05-10




POM Mikroskop Halter zu IMVM Miniatur Video Mikroskop POM Mikroskop Halter separat

Ø 30 mm, Länge 92 mm
20-05-02

Mikrometer Kreuztisch PS-25 Mikrometer Kreuztisch PS-25

Grundplatte: 150 mm  x  150 mm
X, Y Verfahrensweg:  25 mm
20-05-05


3D-Gelenkstativ komplett mit POM Halter 3D-Gelenkstativ komplett
inkl.
- modifiziertem POM Halter
- Gelenkarm total 260 mm
- Grundplatte Ø 100 mm
20-05-20

Farb Bildschirme TFT Monitore Farb-Bildschirm TFT Monitor  5,6"
Farb-Bildschirm TFT Monitor  8,4"
Farb-Bildschirm TFT Monitor  10,4"
20-04-05
20-04-08
20-04-10

Kontroll-Boxen für IMVM Mini Video Mikroskop von MBR Kontroll-Box
LED Steuerung mit Composite Video Ausgang
inkl. 12V Stecker-Netzgerät

USB-Kontroll-Box
LED Steuerung mit Composite Video Ausgang und USB Datenschnittstelle inkl. Treiber Software, inkl. 12V Stecker-Netzgerät
20-01-02



20-01-03
